液氮罐超聲波液位報警器工作原理
時間:2026-06-01 14:53來源:原創 作者:小編 點擊:
次

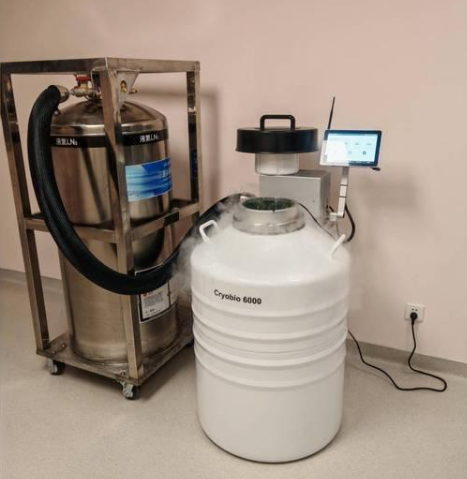

液氮罐專用超聲波液位報警器采用外貼式非接觸超聲波檢測技術，無需開孔、無需接觸低溫液氮介質，完美適配-196℃超低溫工況。設備核心由超聲波換能探頭、信號處理模塊、聲光報警模塊與數據傳輸單元組成。
液氮罐、自增壓液氮補給罐在工業深冷、生物存儲、低溫實驗場景中，普遍存在液位監測盲區。傳統人工稱重、開蓋測量、標尺估算方式，不僅精度低、耗時費力，還存在低溫凍傷、罐內冷量流失、水汽進入導致閥門凍堵等隱患。超聲波液位報警器專為低溫液氮罐體設計，依托非接觸式檢測原理，可實現液氮液位實時監測、低液位預警、滿液超限報警，是替代傳統人工檢測、實現液氮設備智能化管控、杜絕斷供停機、降低介質損耗的核心配套裝置。本文詳細講解其核心原理、結構優勢、選型標準、安裝調試規范與日常運維要點，適配各類立式杜瓦罐、工業液氮儲罐。
一、核心工作原理
液氮罐專用超聲波液位報警器采用外貼式非接觸超聲波檢測技術，無需開孔、無需接觸低溫液氮介質，完美適配-196℃超低溫工況。設備核心由超聲波換能探頭、信號處理模塊、聲光報警模塊與數據傳輸單元組成。
工作時，外置貼壁探頭發射高頻超聲波脈沖，穿透液氮罐不銹鋼外壁，在罐內空氣與液氮介質界面形成反射回波。設備通過精準識別聲波傳播速度、回波強度與傳播時差，結合公式S=C×T/2換算液面高度，實時判定液位位置。當液位低于設定下限閾值或高于充裝上限閾值時，系統立即觸發聲光報警，部分智能款可同步實現遠程推送報警信號，實現無人值守監測。
相較于電容式、投入式液位檢測設備，超聲波外貼式方案徹底規避了探頭低溫結霜、結冰失效、介質腐蝕、拆裝漏冷的問題，適配液氮長期超低溫存儲工況，檢測穩定性更強、使用壽命更長。
二、設備核心結構與技術優勢
1.
非接觸無損檢測，適配低溫罐體。全程外貼式安裝，無需對液氮罐開孔改造，不破壞罐體真空絕熱結構，無冷量泄漏風險，不影響罐體原有保冷性能與使用壽命，適配所有規格自增壓液氮罐、常規杜瓦罐。
2.
檢測精度高，抗干擾能力強。工業級超聲波探頭支持多點采樣濾波算法，可規避罐內氮?dú)鈸]發、輕微霧氣、壓力波動帶來的檢測干擾，常規工況液位檢測誤差≤±5mm，分辨率可達3mm，能夠精準捕捉液位細微變化，杜絕誤報、漏報。
3.
雙重報警防護，覆蓋全工況。支持低液位缺水報警與超液位滿溢報警雙重功能：低液位報警可提前預警液氮不足，避免后端深冷設備斷供停機；超液位報警可防止充裝過量，杜絕液氮熱膨脹憋壓、安全閥頻繁泄壓的安全隱患。
4.
低功耗、高適配、易集成。設備功耗極低，支持24V直流供電或電池續航，可獨立單機使用，也可對接車間智能控制系統，部分型號搭載液晶數顯屏幕，實時可視化展示液位高度、設備狀態，適配車間集中管控需求。
5.
杜絕傳統檢測弊端。徹底解決人工開蓋測量導致的冷量流失、罐口結霜凍堵、水汽入罐破壞真空等問題，大幅降低液氮無效損耗與設備故障概率。
三、行業精準選型參數標準
針對工業液氮罐使用場景，選型需重點匹配檢測量程、精度、適配罐體、抗干擾性能四大核心參數，具體選型標準如下：
1.
量程適配：常規175L、195L立式液氮罐，選用0～120cm量程型號；小型50L、100L杜瓦罐選用0～80cm量程型號，覆蓋罐體全液位區間檢測。
2.
精度要求：工業生產場景誤差≤±5mm即可滿足需求；生物樣本存儲、高精度實驗配套場景，需選用誤差≤±3mm的高精度型號，保障液位監測精準度。
3.
工況適配：必須選用低溫罐體專用超聲波液位報警器，適配不銹鋼壁厚1.2mm～2.5mm的常規液氮罐，可抵御車間粉塵、常溫溫差、輕微震動干擾，無懼罐內低溫汽化影響。
4.
功能選型：基礎生產工況選用聲光報警款即可；無人值守車間、集中供氣系統，優先選用帶遠程信號推送、數據記錄、液位曲線導出的智能款，便于生產追溯與耗材管控。
四、標準化安裝與調試規范
1.
安裝位置選擇。探頭固定于液氮罐罐體中下部標準監測點位，避開罐體焊縫、加強筋、凹凸變形區域，保證探頭與罐體外壁完全貼合，無空隙、無偏移，避免聲波散射影響檢測精度。高低液位報警點位根據罐體容積預設：常規低液位預警值設置為罐內剩余15%～20%容積，高液位預警值設置為90%充裝高度，預留安全膨脹空間。
2.
安裝預處理。清理罐體安裝位置表面灰塵、油污、冰霜，保證外壁平整潔凈，貼合面無雜質，確保超聲波信號穿透穩定，杜絕信號衰減導致的檢測失靈。
3.
參數調試。設備通電后完成零點校準、滿量程校準，開啟智能濾波與多次采樣確認功能，避免單點信號波動引發誤報警。調試完成后模擬高低液位工況，測試報警響應靈敏度，確保功能正常。
4. 固定防護。探頭安裝完成后做好固定防護，避免設備挪動、罐體震動導致探頭脫落、偏移，室外或潮濕車間需做好防潮防塵防護。
五、日常運維與故障排查
1.
日常保養。每日檢查探頭貼合狀態，清理表面灰塵、水汽，保持檢測面潔凈；每月校準一次檢測精度，核對液位顯示與實際液位差值，確保監測精準；定期檢查線路、供電狀態，杜絕線路老化、接觸不良引發設備失靈。
2.
常見故障排查。一是頻繁誤報警，多為探頭貼合不緊密、表面結垢積塵、參數濾波未開啟，重新固定探頭、清潔表面、優化采樣參數即可解決；二是無液位顯示、檢測失靈，大概率是探頭損壞、線路故障，需排查供電與線路連接，更換故障探頭；三是報警延遲，多為信號干擾，可開啟抗干擾模式、遠離大功率設備電磁干擾源。
六、應用價值總結
液氮罐超聲波液位報警器憑借無損安裝、精準監測、免維護、適配低溫工況的核心優勢，徹底解決了液氮罐體液位監測的行業痛點。既規避了人工檢測的安全風險與資源浪費，又實現了液氮液位實時預警、耗材精細化管控，有效防止液氮斷供停機、超裝憋壓泄壓、介質過度損耗等問題，大幅提升液氮罐運行安全性與車間智能化運維水平，是工業低溫儲液系統的標配智能防護設備。
